L'installation d'une salle de bains en sous-sol présente des défis uniques, notamment en matière d'évacuation des eaux usées. Une pompe de relevage performante est essentielle pour assurer un fonctionnement optimal et éviter les problèmes d'humidité. Les pompes Jetly, reconnues pour leur fiabilité, offrent des solutions adaptées à ces configurations spécifiques. Cependant, choisir le modèle idéal nécessite une analyse approfondie des besoins et des contraintes techniques. Explorons ensemble les critères déterminants pour sélectionner la pompe Jetly qui répondra parfaitement aux exigences de votre projet de salle de bains en sous-sol.
Analyse des caractéristiques techniques des pompes Jetly pour sous-sol
Les pompes Jetly se distinguent par leur conception robuste et leur adaptabilité aux environnements difficiles comme les sous-sols. Elles sont fabriquées avec des matériaux résistants à la corrosion, tels que l'acier inoxydable ou le technopolymère, assurant ainsi une longévité accrue même en présence d'humidité constante. La gamme Jetly propose des modèles spécifiquement conçus pour le relevage des eaux usées, capables de gérer efficacement les particules en suspension.
Un aspect crucial à considérer est la puissance du moteur, généralement exprimée en watts (W) ou en chevaux-vapeur (CV). Pour une salle de bains en sous-sol, une puissance comprise entre 500W et 1000W est souvent suffisante. Cependant, cette valeur peut varier en fonction de la distance de refoulement et du volume d'eau à évacuer.
Le débit maximal, mesuré en litres par minute (l/min) ou en mètres cubes par heure (m³/h), est un autre paramètre essentiel. Il détermine la capacité de la pompe à évacuer rapidement les eaux usées. Pour une salle de bains standard, un débit de 100 à 200 l/min est généralement adéquat.
La qualité de fabrication des pompes Jetly leur confère une durabilité exceptionnelle, même dans les conditions d'utilisation les plus exigeantes des installations en sous-sol.
Un autre élément technique à prendre en compte est le type de roue de la pompe. Les modèles Jetly proposent différentes options :
- Roue vortex : idéale pour les eaux chargées contenant des particules solides
- Roue monocanal : adaptée aux eaux légèrement chargées
- Roue multicanaux : performante pour les eaux claires ou faiblement chargées
Le choix du type de roue dépendra de la nature des eaux à évacuer dans votre salle de bains en sous-sol. Si vous prévoyez d'installer des WC, une pompe à roue vortex sera plus appropriée pour gérer efficacement les matières solides.
Calcul de la hauteur manométrique totale pour une installation en sous-sol
La hauteur manométrique totale (HMT) est un paramètre crucial pour dimensionner correctement votre pompe Jetly. Elle représente la somme de toutes les résistances que la pompe doit vaincre pour acheminer l'eau du point le plus bas jusqu'au point de rejet. Pour une installation en sous-sol, le calcul précis de la HMT est d'autant plus important que la différence de niveau à surmonter est généralement plus importante.
Mesure de la hauteur géométrique d'aspiration
La hauteur géométrique d'aspiration correspond à la distance verticale entre le niveau d'eau dans le puisard ou le réservoir de collecte et l'axe de la pompe. Dans le cas d'une pompe submersible Jetly, cette valeur est généralement négative, car la pompe est immergée dans l'eau. Pour une installation en sous-sol, il est crucial de mesurer précisément cette hauteur, car elle impacte directement les performances de la pompe.
Utilisez un mètre ruban ou un télémètre laser pour obtenir une mesure précise. N'oubliez pas de prendre en compte les variations possibles du niveau d'eau dans le réservoir. Une marge de sécurité de 10 à 15 cm est recommandée pour assurer un fonctionnement optimal de la pompe Jetly en toutes circonstances.
Évaluation des pertes de charge linéaires et singulières
Les pertes de charge représentent la résistance à l'écoulement de l'eau dans les canalisations. Elles se divisent en deux catégories : linéaires (dues à la longueur et au diamètre des tuyaux) et singulières (causées par les coudes, vannes et autres raccords). Pour une installation en sous-sol, ces pertes peuvent être significatives en raison de la longueur du parcours et du nombre potentiel de coudes nécessaires pour atteindre le point de rejet.
Pour calculer les pertes de charge linéaires, utilisez la formule suivante :
J = λ * (L / D) * (v² / 2g)
Où :
- J = perte de charge linéaire (en mètres)
- λ = coefficient de perte de charge (dépend de la rugosité du tuyau)
- L = longueur de la canalisation (en mètres)
- D = diamètre intérieur du tuyau (en mètres)
- v = vitesse d'écoulement (en m/s)
- g = accélération de la pesanteur (9,81 m/s²)
Les pertes de charge singulières sont généralement exprimées en longueur équivalente de tuyau droit. Consultez les tableaux fournis par Jetly pour estimer ces valeurs en fonction des accessoires utilisés dans votre installation.
Détermination de la pression requise aux points d'utilisation
La pression nécessaire aux points d'utilisation de votre salle de bains en sous-sol est un facteur crucial pour assurer le confort d'utilisation. Pour une douche ou un lavabo, une pression minimale de 1 à 1,5 bar est généralement recommandée. Cette valeur doit être ajoutée à la HMT calculée précédemment pour obtenir la hauteur manométrique totale que votre pompe Jetly devra fournir.
N'oubliez pas de prendre en compte les variations de pression possibles dues à l'utilisation simultanée de plusieurs points d'eau. Une marge de sécurité de 0,5 bar est conseillée pour garantir un débit suffisant même en cas d'utilisation intensive.
Une fois tous ces éléments calculés, additionnez-les pour obtenir la HMT totale :
HMT totale = Hauteur géométrique + Pertes de charge (linéaires + singulières) + Pression requise aux points d'utilisation
Cette valeur sera déterminante pour obtenir un devis pour une station de relevage Jetly adaptée à votre configuration spécifique.
Sélection du modèle Jetly adapté selon le débit nécessaire
Une fois la hauteur manométrique totale déterminée, l'étape suivante consiste à évaluer le débit nécessaire pour votre installation. Le choix du bon modèle Jetly dépendra largement de ce paramètre, qui varie en fonction des équipements de votre salle de bains en sous-sol et de leur utilisation simultanée potentielle.
Estimation des besoins en eau de la salle de bains
Pour estimer précisément le débit requis, il est essentiel de lister tous les points d'eau de votre salle de bains en sous-sol. Chaque équipement a des besoins spécifiques en termes de débit :
- Lavabo : 4 à 6 litres par minute
- Douche : 12 à 15 litres par minute
- Baignoire : 15 à 20 litres par minute
- WC : 6 à 8 litres par chasse d'eau
Additionnez les débits des équipements susceptibles d'être utilisés simultanément. Par exemple, si vous prévoyez une utilisation concomitante de la douche et du lavabo, le débit minimal requis sera d'environ 20 litres par minute. N'oubliez pas d'ajouter une marge de sécurité de 20% pour pallier les variations d'utilisation et assurer un confort optimal.
Comparaison des courbes de performance des pompes Jetly
Les courbes de performance fournies par Jetly pour chaque modèle de pompe sont des outils précieux pour sélectionner l'équipement adéquat. Ces graphiques mettent en relation le débit et la hauteur manométrique, permettant ainsi de visualiser les capacités de la pompe dans différentes conditions d'utilisation.
Pour utiliser efficacement ces courbes :
- Repérez sur l'axe vertical la HMT calculée précédemment
- Trouvez sur l'axe horizontal le débit estimé pour votre installation
- Le point d'intersection doit se situer dans la zone de fonctionnement optimal de la pompe
- Vérifiez que le rendement à ce point est satisfaisant (généralement indiqué par des courbes d'iso-rendement)
Choisissez une pompe dont le point de fonctionnement se situe légèrement au-dessus de vos besoins calculés pour garantir une marge de sécurité et une adaptabilité à d'éventuelles évolutions de votre installation.
Choix entre les gammes Aquajet, Plurijet ou Eurocom
Jetly propose plusieurs gammes de pompes, chacune adaptée à des usages spécifiques :
| Gamme | Caractéristiques | Utilisation recommandée |
|---|---|---|
| Aquajet | Compacte, auto-amorçante | Petites installations, usage domestique |
| Plurijet | Multicellulaire, silencieuse | Installations moyennes, pression élevée |
| Eurocom | Robuste, forte capacité | Grandes installations, usage intensif |
Pour une salle de bains en sous-sol standard, la gamme Aquajet ou Plurijet sera généralement suffisante. Cependant, si votre installation comporte plusieurs salles d'eau ou nécessite un débit important, la gamme Eurocom pourrait être plus appropriée.
Le choix entre ces gammes doit tenir compte non seulement des besoins actuels, mais aussi des évolutions futures potentielles de votre installation en sous-sol.

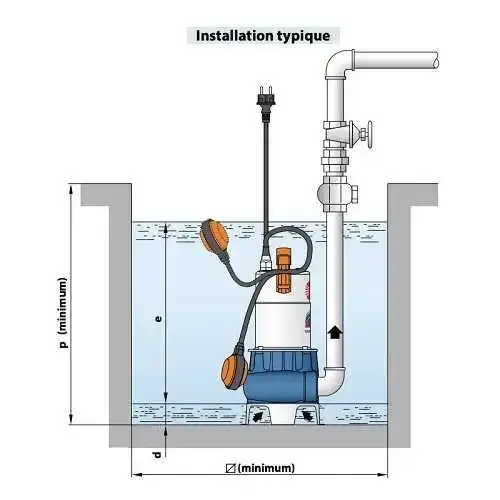

Installation et configuration de la pompe Jetly en sous-sol
Une fois le modèle Jetly sélectionné, l'installation et la configuration correctes de la pompe sont cruciales pour garantir son efficacité et sa longévité. La mise en place d'une pompe en sous-sol présente des défis spécifiques qu'il convient d'anticiper.
Mise en place d'un clapet anti-retour et d'une crépine
Le clapet anti-retour est un élément indispensable dans une installation de pompe en sous-sol. Il empêche le reflux de l'eau dans la pompe lorsque celle-ci est à l'arrêt, évitant ainsi les risques de désamorçage et de contamination. Installez le clapet anti-retour sur la conduite de refoulement, le plus près possible de la pompe.
La crépine, quant à elle, protège la pompe des débris et particules qui pourraient l'endommager. Pour une installation en sous-sol, optez pour une crépine à mailles fines (1 à 2 mm) en acier inoxydable. Placez-la à l'entrée du tuyau d'aspiration, en veillant à ce qu'elle soit toujours immergée, même lorsque le niveau d'eau est au plus bas.
Réglage du pressostat et du réservoir à vessie
Le pressostat est le cerveau de votre système de pompage. Il contrôle le démarrage et l'arrêt de la pompe en fonction de la pression dans le circuit. Pour une installation en sous-sol, réglez le pressostat de manière à ce que :
- La pression de démarrage soit suffisamment basse pour éviter les cycles trop fréquents
- La pression d'arrêt garantisse un débit confortable aux points d'utilisation les plus éloignés
Le réservoir à vessie, quant à lui, joue un rôle crucial dans la réduction des cycles de démarrage/arrêt de la pompe. Pour une salle de bains en sous-sol, choisissez un réservoir d'une capacité adaptée à votre installation, généralement entre 20 et 50 litres. Réglez la pression de gonflage du réservoir à environ 0,2 bar en dessous de la pression de démarrage de la pompe.
Isolation phonique et thermique du local technique
L'installation d'une pompe en sous-sol peut générer des nuisances sonores. Pour minimiser cet impact :
- Placez la pompe sur un socle anti-vibratile pour absorber les vibrations
- Installez des manchons anti-vibratiles sur les tuyaux d'aspiration et de refoulement
- Isolez les murs du local technique avec des panneaux acoustiques
- Utilisez des tuyaux à forte épaisseur ou gainés pour réduire la transmission du bruit
L'isolation thermique est également importante pour préserver les performances de la pompe et réduire les risques de condensation. Utilisez des matériaux isolants comme la laine de roche ou le polystyrène extrudé pour recouvrir les murs et le plafond du local technique.
Maintenance préventive et dépannage des pompes Jetly
Une maintenance régulière est essentielle pour garantir la longévité et l'efficacité de votre pompe Jetly. Voici quelques conseils pour entretenir votre installation :
Inspection visuelle régulière
Effectuez une inspection visuelle de votre pompe et de ses composants au moins une fois par mois. Vérifiez l'absence de fuites, de corrosion ou de signes d'usure anormale. Assurez-vous que les câbles électriques sont en bon état et que les connexions sont bien serrées.
Portez une attention particulière au niveau d'eau dans le puisard. Si vous constatez que la pompe fonctionne plus fréquemment que d'habitude, cela peut indiquer une fuite dans le système ou un problème de performance de la pompe.
Nettoyage et entretien des composants
Un nettoyage régulier des composants de votre pompe Jetly est crucial pour maintenir ses performances optimales :
- Nettoyez la crépine tous les 3 à 6 mois pour éviter l'accumulation de débris
- Vérifiez et nettoyez le clapet anti-retour annuellement pour prévenir les blocages
- Inspectez et nettoyez les turbines de la pompe si vous constatez une baisse de performance
Pour le nettoyage, utilisez de l'eau claire et une brosse douce. Évitez les produits chimiques agressifs qui pourraient endommager les composants de la pompe.
Diagnostic et résolution des problèmes courants
Malgré un entretien régulier, des problèmes peuvent survenir. Voici comment diagnostiquer et résoudre les problèmes les plus fréquents :
| Problème | Cause possible | Solution |
|---|---|---|
| La pompe ne démarre pas | Problème électrique ou pressostat défectueux | Vérifiez l'alimentation et le réglage du pressostat |
| Débit insuffisant | Crépine ou tuyaux obstrués | Nettoyez la crépine et vérifiez les canalisations |
| Cycles de démarrage trop fréquents | Réservoir à vessie mal gonflé ou fuite dans le système | Ajustez la pression du réservoir ou recherchez les fuites |
Si ces solutions ne résolvent pas le problème, n'hésitez pas à faire appel à un professionnel agréé Jetly. Une intervention rapide peut éviter des dommages plus importants et coûteux à long terme.
Un entretien régulier et un dépannage rapide sont les clés pour maximiser la durée de vie de votre pompe Jetly et garantir le confort de votre salle de bains en sous-sol.
En suivant ces recommandations pour le choix, l'installation et l'entretien de votre pompe Jetly, vous assurez un fonctionnement optimal de votre salle de bains en sous-sol. N'oubliez pas que chaque installation est unique et que des conseils personnalisés peuvent être nécessaires.
